【IEMスペック解説②】ダイナミックドライバーの仕組みと振動板による音の違い

1. ダイナミックドライバー（DD）の基本構造と駆動原理

ダイナミックドライバーの歴史は古く、1920年代にスピーカーの駆動方式として確立されて以来、100年以上にわたってオーディオ界の主役であり続けています。イヤホン内部の小さな筐体の中でも、原理自体は大型スピーカーと全く同じ「エレクトロダイナミック（動電）型」の仕組みが使われています。

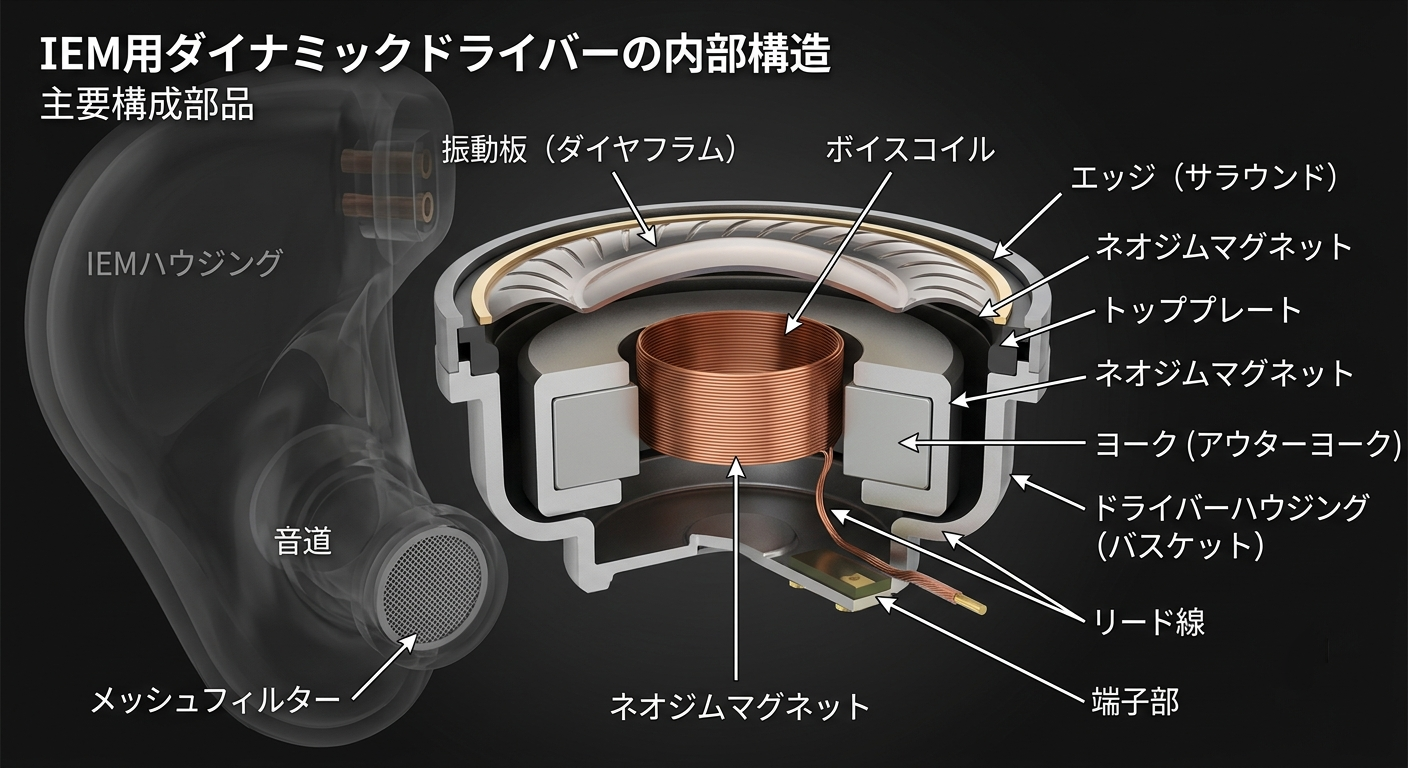

DDを構成する4つの基本パーツ

ダイナミックドライバーは、主に以下の4つのパーツで構成されています。

• 永久磁石（マグネット）：ドライバー内部に一定の磁界（磁力）を作り出す。ネオジウム磁石などが強力な磁力を生むためによく使われます。

• ボイスコイル：磁石の隙間に配置された超極細の金属線（銅やアルミなど）のコイル。音声信号（電気）が流れます。

• 振動板（ダイヤフラム）：ボイスコイルと接着された薄い膜。空気と直接接して音波を生み出します。

• フレーム / サスペンション：各パーツを正しい位置に保持し、振動板の正確な動きを支える構造体。

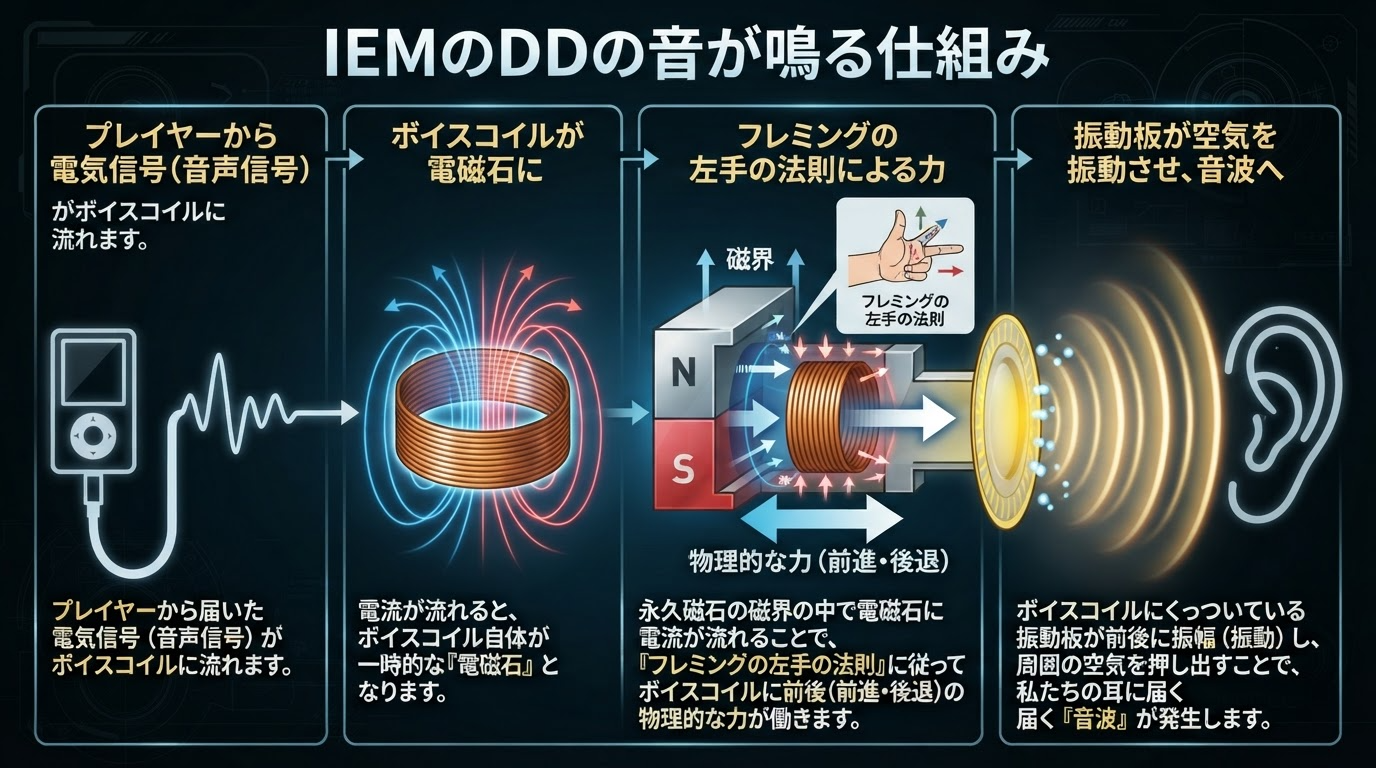

音が鳴る仕組み：フレミングの左手の法則

信号が音に変わる流れは非常にシンプルかつダイナミックです。

1. プレイヤーから届いた電気信号（音声信号）がボイスコイルに流れます。

2. 電流が流れると、ボイスコイル自体が一時的な「電磁石」となります。

3. 永久磁石の磁界の中で電磁石に電流が流れることで、「フレミングの左手の法則」に従ってボイスコイルに前後（前進・後退）の物理的な力が働きます。

4. ボイスコイルにくっついている振動板が前後に振幅（振動）し、周囲の空気を押し出すことで、私たちの耳に届く「音波」が発生します。

なぜダイナミックドライバーの低音は「生々しい」のか？

ダイナミックドライバーの最大の強みは、「振動板の振幅量を大きく取れること」にあります。

重低音を響かせるには、空気を大きく押し出す（物理的な体積変化を作る）必要があります。DDはボイスコイルが磁界の中を前後へダイナミックに動くため、1基だけでも「腹に響くような力強い低音」や「豊かな音の広がり」を自然に生み出すことができるのです。

しかし、ここで一つの大きな壁にぶつかります。

「低音をしっかり鳴らすために振幅を大きくすると、振動板自体がたわんでしまい、高音の繊細なディテールが崩れてしまう（分割振動）」という問題です。この「低音の迫力」と「高音の繊細さ・スピード感」を両立させるために進化を遂げたのが、次のセクションで解説する「振動板（ダイヤフラム）の素材」なのです。

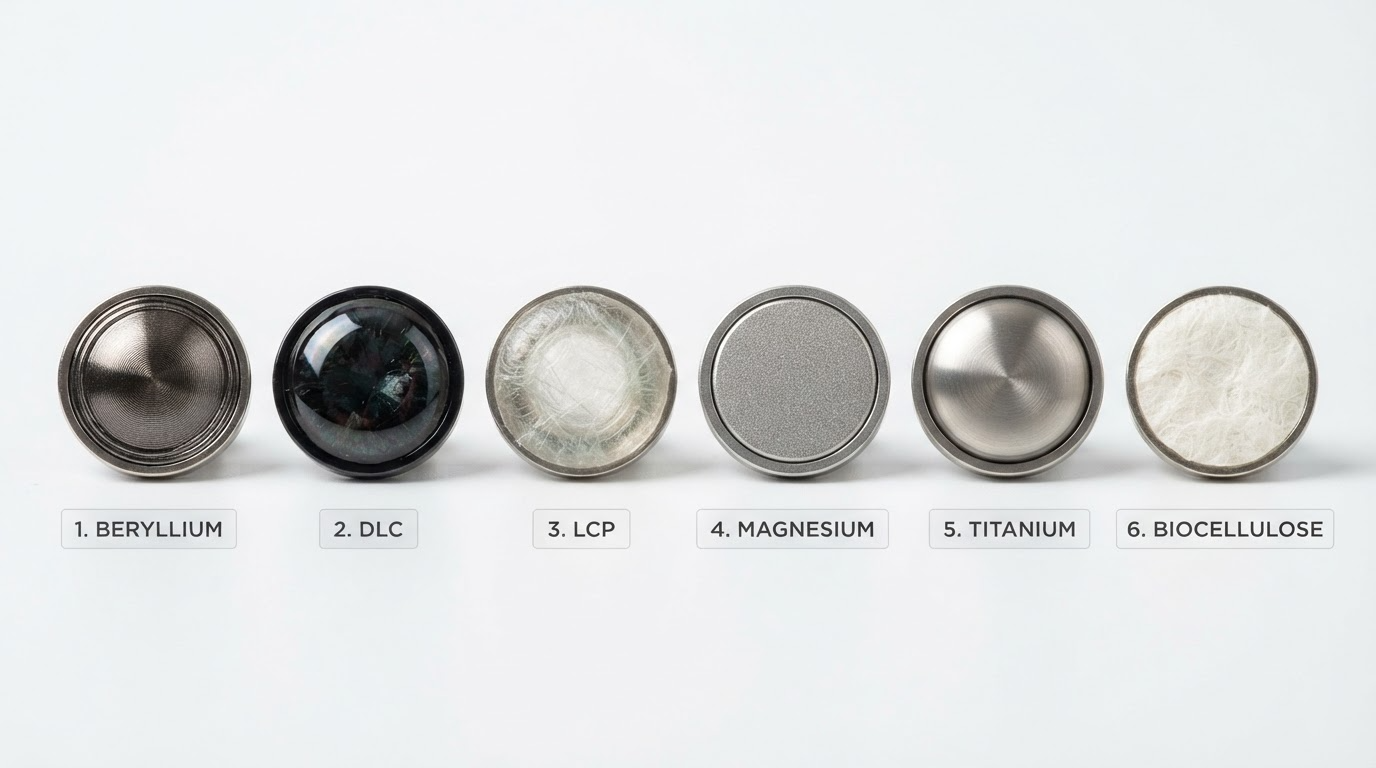

2. 振動板（ダイヤフラム）素材による音の違いと特徴

ダイナミックドライバーの弱点である「分割振動（振動板が歪んで高音が濁る現象）」を抑え、よりクリアでハイスピードな音を得るために、オーディオメーカーは大きく2つのアプローチで振動板を進化させてきました。

• ベースとなる樹脂（フィルム）の改質・高機能化

• 金属や炭素（カーボン）などの超高硬度マテリアルの導入

ここからは、現代のIEMで採用されている代表的な振動板素材を、その音の個性とともに紐解いていきます。

定番の振動板素材

① PET（ポリエチレンテレフタレート）／ 汎用フィルム

主な特徴：エントリー機から標準的なイヤホンまで幅広く使われる定番の樹脂フィルム素材。
音の傾向：温かみがあり、マイルドで聴き疲れしにくいサウンド。
解説：素材自体が柔らかいため、しなやかで柔らかい低音が得られます。一方で高域の立ち上がりや解像度（レスポンス）には限界があり、現代のハイエンド機では単体で使われることは少なくなり、他の素材の基材（ベースフィルム）として活躍しています。

PET振動板を採用している主なIEM

② LCP（液晶ポリマー / Liquid Crystal Polymer）

主な特徴：高い剛性（硬さ）と、不要な共振を素早く抑える高い内部損失を両立した夢の樹脂素材。
音の傾向：レスポンスが極めて速く、引き締まった低音とクリアで滑らかな中高域。
解説：Sonyのフラッグシップ機などで一躍有名になった高機能ポリエステル。音がボヤけず、音圧をかけても歪みにくいため、現代的なハイレゾ音源やボカロ、アニソンといった「音数が多くテンポの速い楽曲」を過不足なく鳴らし切る圧倒的な描写力を持ちます。

LCP振動板を採用している主なIEM

③ DLC（ダイヤモンドライクカーボン / Diamond-Like Carbon）

主な特徴：気相蒸着技術などを用いて、振動板表面に「ダイヤモンドに匹敵する極薄の炭素膜」をコーティングした高硬度素材。
音の傾向：どこまでも伸びる緻密な高域と、タイトでパンチのある超低域。
解説：圧倒的な硬度により分割振動を徹底的にシャットアウト。高域の金属打楽器の立ち上がりや、弦楽器の繊細な響きを驚くほどの透明感で描きます。音の「輪郭」をクッキリと立たせたいチューニングで威力を発揮します。

DLC振動板を採用している主なIEM

④ ベリリウム（Beryllium / ピュア＆コーティング）

主な特徴：実用金属の中で極めて高い「比弾性率（軽くて硬い性質）」を持つ、オーディオ界の最高峰貴金属マテリアル。
音の傾向：圧倒的な情報量とスピード感、そして一切の癖がない原音忠実な音色。
解説：音の伝搬速度が極めて速いため、音が出た瞬間のアタック感から残響の消え際までを寸分の狂いもなく表現します。

ベリリウム振動板を採用している主なIEM

次世代・高級＆特殊技術による振動板素材

① ダイヤモンド / ガラス振動板（超高硬度・透明感の極致）

主な特徴：人工ダイヤモンド（CVDダイヤモンド）や、微細加工された強化ガラスを振動板に応用した最高峰素材。
音の傾向：圧倒的な透明感と歪みのなさ、どこまでも透き通る高域の伸び。
解説：物理的な硬さ（剛性）が極めて高いため、音圧がかかっても振幅の変形（たわみ）が理論上ほぼゼロに抑えられます。ガラスやダイヤモンド特有の「一切濁りのないクリスタルな高域」と「残響音のどこまでも美しい消え際」を再現できるのが最大の強みです。

ダイヤモンド/ガラス振動板を採用している主なIEM

② グラフェン / トポロジー振動板（ナノテクノロジーと表面構造の革新）

主な特徴：鋼鉄の200倍の強度を持つ炭素の新素材「グラフェン」や、振動板表面に幾何学模様の特殊コーティングを施す「トポロジー振動板（HIFIMAN等の特許技術）」。
音の傾向：極小の音の粒立ち（ディテール）まで見通せる超高解像度サウンド。
解説：分子レベル・ナノレベルで振動板の剛性をコントロールするアプローチです。振動板全体の波の伝わり方を物理的に最適化することで、1ダイナミックドライバーでありながら、あたかもマルチBA型で聴いているかのような「微小な音の情報量」を叩き出します。

グラフェン/トポロジー振動板を採用している主なIEM

③ 金属系素材：チタン・マグネシウム・アルミニウムなど（金属固有の応答性と響き）

主な特徴：軽量かつ高剛性な金属膜（またはドーム部に金属を用いた複合膜）。
音の傾向：アタック感が強く、金属打楽器やエレキギターの響きが映えるソリッドな音。
解説：ベリリウムと並び、音の伝達速度が非常に早いのが金属振動板の魅力です。特にチタンやマグネシウムは固有の共振を抑えやすく、ドラムのスネアのアタック感やロックの重厚な歪みペダルの音を、非常にタイトかつスピーディーに鳴らし切ります。

金属系振動板を採用している主なIEM

④ バイオセルロース / シルク（天然由来の生々しい音色）

主な特徴：植物由来の微細繊維（バイオセルロース）や、シルク（絹）のタンパク質繊維を融合させた高機能天然膜。
音の傾向：圧倒的にナチュラルで滑らか、特に「ボーカルの生の質感」が極上。
解説：人工素材では再現が難しい「適度な柔らかさと高い内部損失（余分な響きを消す能力）」を兼ね備えています。人工的な硬さが一切なく、アコースティック楽器やボーカルの帯域が驚くほど伸びやかで、有機的なサウンドを奏でます。

バイオ素材振動板を採用している主なIEM

素材のスペック競争が激化する一方で、名機と呼ばれるモデルの共通点は『素材の長所を活かしつつ、固有のクセを完璧にコントロールしていること』にあります。

例えば、硬い金属やガラス素材は高解像度な反面、一歩チューニングを誤ると『キツい高音（キンキン感）』になりがちです。それをアコースティックダンパーや筐体内部の構造でいかに抑え込み、音楽的な『快感』へと昇華させているか。設計者の美学と腕の見せ所が最も色濃く現れるのが、この高級振動板の世界なのです。

素材だけじゃない！構造と磁気回路の最新進化論

ダイナミックドライバーの音質を高めるアプローチは、振動板の素材選びだけにとどまりません。「振動板をいかに強固かつ正確に動かすか」「1基では限界がある帯域をどう構造でカバーするか」という物理構造と磁気回路（マグネット）の進化も、現代IEMにおける大きな見どころです。

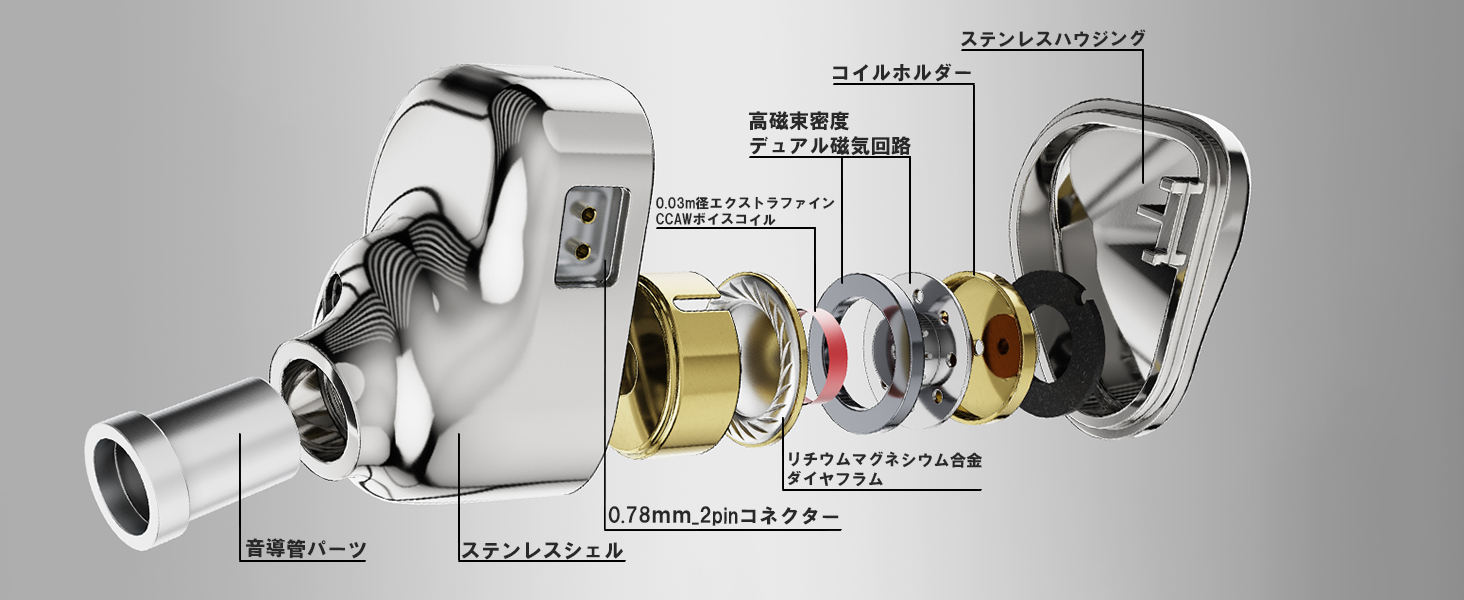

① デュアル磁気回路（外磁型＋内磁型）

通常、ボイスコイルを動かす磁石（マグネット）は1つですが、現代のハイエンドDDではボイスコイルの内側と外側の両方に強力なネオジウム磁石を配置する「デュアル磁気回路」が主流になりつつあります。

音への効果：圧倒的な駆動能力（制動性）とレスポンスの向上

磁束密度（磁力の強さ）が1.5テスラ（T）を超えるような超強力な磁場を作り出すことで、微小な音声信号にもボイスコイルが瞬時に反応します。立ち上がりが鋭くなり、低音のボヤけが一切ない「タイトでスピード感あふれる重低音」が実現します。

② デュアルチャンバー（二重音響空間）構造

ドライバーの背面や側面に「独立した空気の部屋（チャンバー）」を2つ設置する構造です。

音への効果：背圧のコントロールによる自然な低域拡張

ダイナミックドライバーが振幅する際、振動板の背面に生じる空気圧（背圧）が抵抗となり、音が歪む原因になります。背圧を二重の部屋で適正に逃がし・コントロールすることで、筐体のサイズを超えた歪みのない豊かな低音と、伸びやかな空間表現が得られます。

③ 同軸ダブルダイナミック（Coaxial 2DD / 1シェル多DD）

「低音用」と「高音・中音用」など、役割の異なる2基のダイナミックドライバーを同じ軸上に重ねて配置（同軸配置）する構造です。

音への効果：位相のズレがないフルレンジの迫力と解像度

2基のDDを対面または同方向に向けて重ねることで、空気押し出し量を2倍に増やしたり（アイソバリック駆動）、低域と高域の分担を完璧に行うことができます。同軸上に置くことで音波の届くタイミング（位相）がズレず、1つの大きなドライバーで鳴らしているかのような一体感を持ったまま、圧倒的な帯域の広さを獲得できます。

100年の伝統と革新が交差する「ダイナミックの真価」

今回は、IEMの心臓部であり原点でもある「ダイナミックドライバー（DD）」の駆動原理から、素材・構造における最新トレンドまでを深掘りしてきました。

一見すると「最も一般的なドライバー」と思われがちなダイナミック型。しかしその実態は、100年以上続く物理構造の上に、LCPやDLC、ベリリウム、さらにはダイヤモンドやナノテクノロジーといった最新のマテリアル科学が融合した、今まさに進化の絶頂にあるテクノロジーです。

マルチBAや平面駆動、ESTといった先進的なドライバーが脚光を浴びる現代にあっても、多くのオーディオファンや設計者が最終的に立ち返るのは、やはり『出来の良い1ダイナミックドライバーの音』です。

1つの膜が空気を震わせ、全帯域を鳴らし切る——。この極めてシンプルかつ純粋な構造からしか得られない『自然な音の繋がり』と『生々しい空気感』は、どれほど複雑なマルチドライバーであっても容易には超えられない魅力を持っています。

振動板の素材や磁気回路のこだわりを知った上で試聴してみてください。その1本が放つ低音の沈み込みやボーカルの息遣いに、技術者たちが賭けた情熱の深さをきっと感じ取ることができるはずです。
